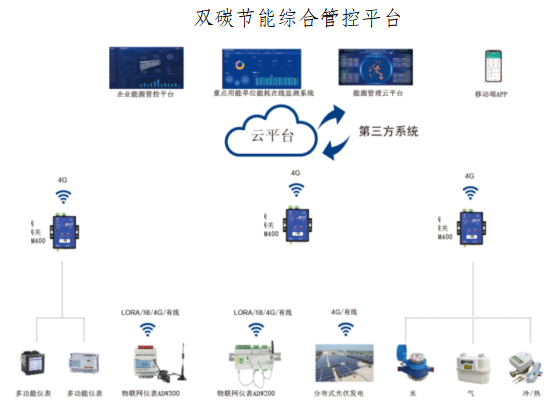

双碳节能综合管理平台

双碳节能综合管理平台作用有四个抓手：摸清能耗数据、淘汰落后的设备、了解节能潜力、负荷预测与控制。



摸清能耗数据：系统平台采集建筑电、水、气、冷热量等能源消耗数据和光伏、储能等新能源数据，对用能数据进行分析，按照区域、部门、用电设备类型进行细分和折标计算，提供同比、环比分析比较和用能数据追溯，同时可以提供尖峰平谷各时段用能数据和报表，帮助用户梳理能源账单明细，及时发现跑冒滴漏等能源浪费。

淘汰耗能设备：通过采集各类能源数据，并进行多维度统计、分析和展示，形成落后设备清单，了解各类能源消耗量，进而细化分析到具体的单元、楼层能耗以及设备单耗，找出高出行业标准能耗的环节，从而对症下药，改善或淘汰落后耗能设备。

挖掘节能潜力：系统对各类能耗进行折标计算、能源成本分析、碳排放趋势、分项能耗占比、区域能源消耗对比等统计，并三维展示企业重要工艺或设备的能源消耗动态，让管理者实时掌握设备的电、水、燃气、压缩空气、流量、压力、温度等状态。按照能源计划或制定的绩效指标进行KPI考核，预测能源消耗趋势，帮助了解内部能效水平和节能潜力。

负荷预测与控制：系统可以根据建筑用能的时段特点结合能耗双控指标对企业能耗进行预测和合理分配，在建筑能耗逼近警戒值时及时发出告警信号，也可以按照预先设置时段的优先顺序自动切断外部负荷，比如空调、 电灯、水龙头等设备。





基于物联网、大数据、云计算及移动互联网等新兴技术的快速发展和不断融合， 智慧能源管控平台针对校园中电量消耗、燃料消耗、热量消耗、冷量消耗及水资源消耗的数据采集、传输及统计分析的绿色校园节能环保监管系统。该系统使学校能够有效建立节能工作的长久机制，推进和深化节约型校园的建设，实现校园建筑设施能源高效利用和管理系统的建设。

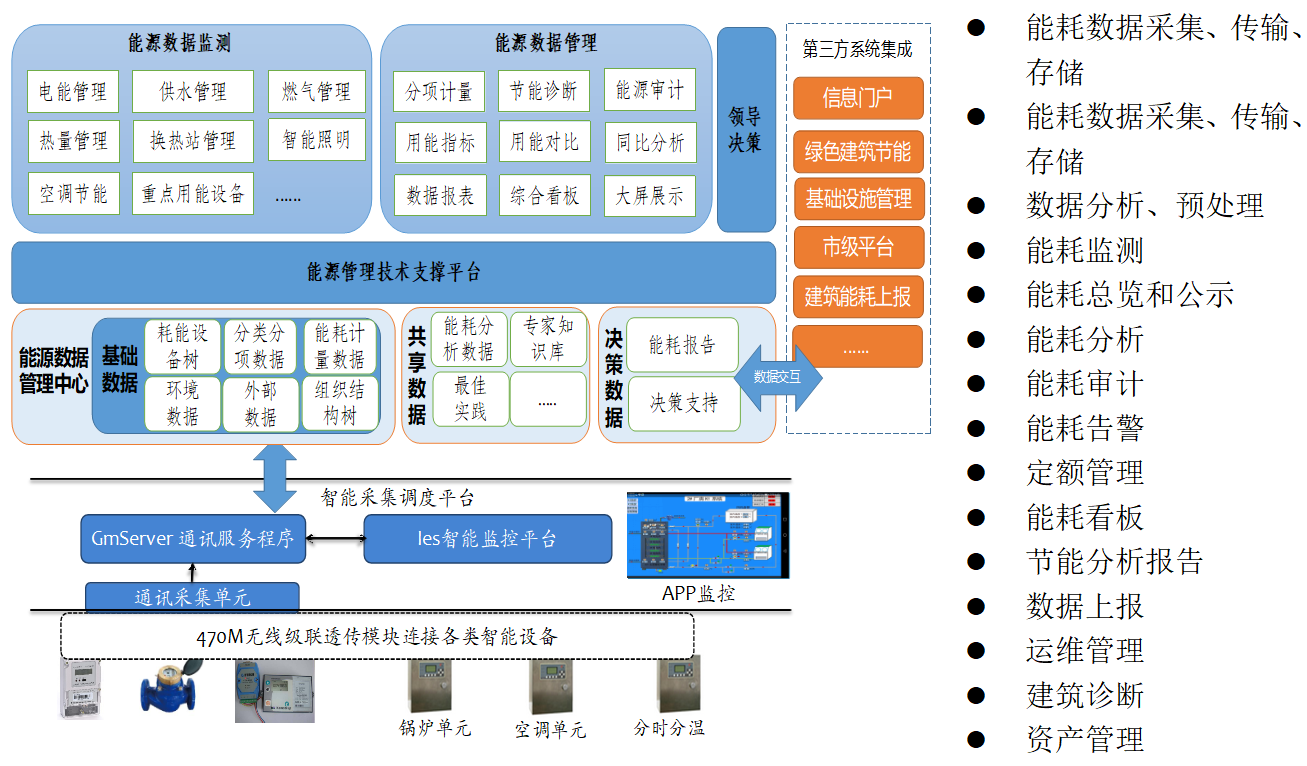

由计量表具、数据采集及转换装置、数据传输网络、数据中转站、数据服务器、管理软件组成。该系统主要用于对学校建筑能耗进行分类分项计量、数据统计、数据分析、节能分析及节能指标管理。系统具备能耗数据实时采集和通讯、远程传输、自动分类统计、数据分析、指标比对、图表显示、报表管理、数据储存、故障自动上传等功能，为校园节能建设提供管理依据。

主要模块有电能计量管理、给水计量监管、空调计量监管和能源使用统计分析。做到能源流向明晰、分项计量、分户计量和完整计量，能源监管不留死角。

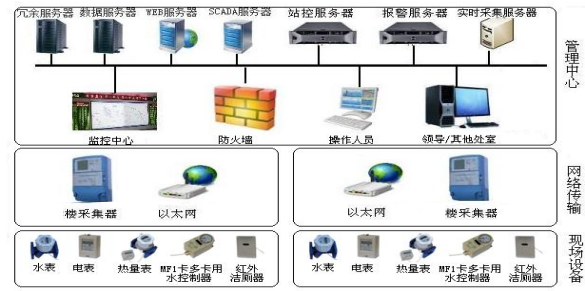

系统主要由多类能耗计量设备，多种数据采集设备及多个平台子系统构成，主要涉及到用电的计量采集、用电的收费管理、用水的采集与管理，空调、照明等大耗能项的管理等等，另外，针对采集到的数据进行有效的统计分析与管理，让用户充分的了解企业（集团）能耗情况，为节能降耗提供有效的数据支撑及相应决策。支持APP远程能源诊断。



通信采集方式：管理集中采集设备和计量控制设备构成的物联网，要求支持RS485有线、MBUS有线、基于Lora的470MHz无线、ZigBee无线混合组网通讯。支持实时采集计量控制设备数据、实时管理集中采集设备和计量控制设备参数、实时控制智能设备。





系统主要特点：

    支持重点用能单位、医院、政府机关、学校能耗计量；

    支持用能设备、维护人员、节能技术手段的管理；

    现场无需开槽布线，支持无线通讯；

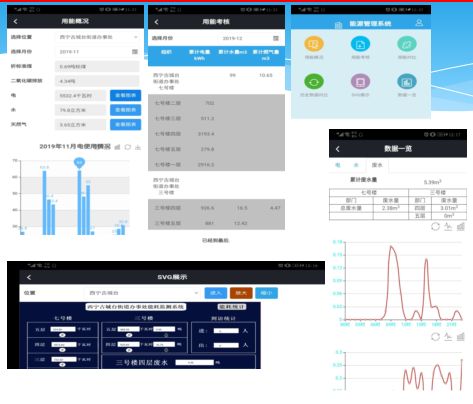

    支持Web端、APP端的信息展示；

    支持能源报表的导出。

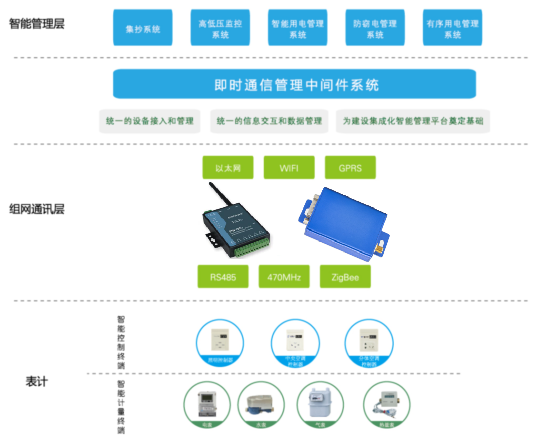

系统通讯架构:



系统通讯采用三层架构，表计层、组网通讯层、数据管理层

表计层：系统支持水表、电表、热量表、流量表、环境监测设备、空气源热泵、太阳能系统、人流量设备、分时分温节能设备等的连接。

组网通讯层：系统采用无线组网连接终端设备进行数据采集、通讯集中器支持各类设备协议的接入，Modbus /DTL-645规约/人流量协议/热量表协议。

智能管理层：通过中间件的方式对智能设备采集的数据信息进行统一的管理和存储。

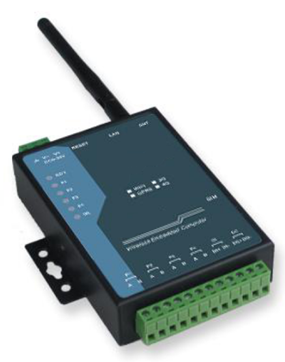

核心产品：通讯管理机(YF-352)



基于RISC 架构工业级ARM9 处理器构建的壁挂式嵌入式计算机，主频为400MHz，内嵌128MB DDR2 和256 MB Flash 存储器，支持1 个10/100M 自适应工业以太网接口、4 路RS485接口（或3 路RS485、1 路RS232）、1 路DI、1 路DO、GPRS/3G/4G 远程高速无线通讯、WIFI(WLAN)无线局域网、内嵌大容量TF 存储卡、内置实时时钟RTC、蜂鸣器、温度传感器及硬件加密功能。可为用户提供强大的运算能力和高速无线通讯功能，非常适合于协议转换、数据采集以及现场通讯管理等应用场合。

1、基于嵌入式linux操作系统，内置YF控制器核心引擎，可以实现复杂功能：

2、内置数百种通信协议，可以通过配置连接数百种设备，通过LAN/485/232或者其他协议转换器连接无线设备；

3、内置脚本解释器，实现复杂的控制逻辑；

4、内置云连接器，可以远程连接到远程服务器或者与数据中心交换数据；

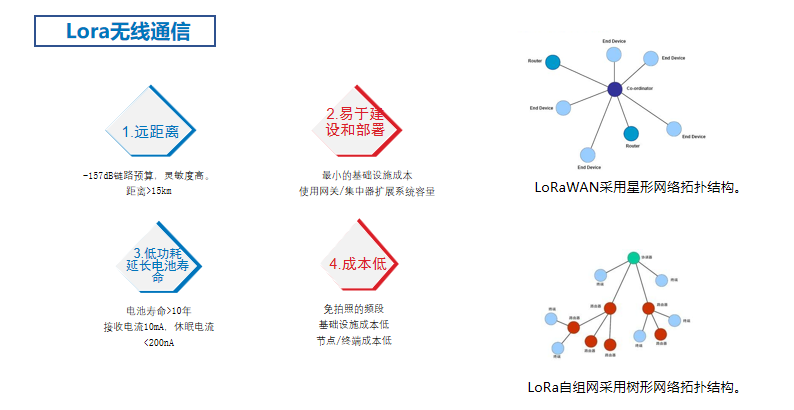

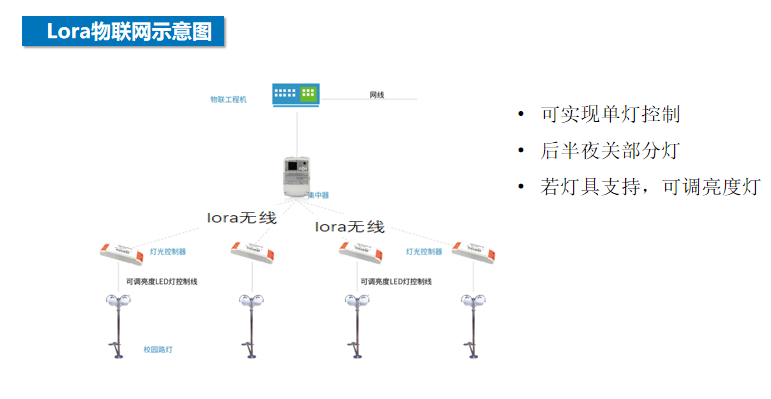

基于Lora的无线通讯技术





特点：

1、现场施工方便，可以减少通讯线的施工；

2、没有无线数据通讯费用，降低使用成本；

3、支持高频度数据采集；

4、降低施工难度，提高施工效率；

平台收益：

1、帮助企业进行能源消耗监测、制定能源绩效评价等，优化企业用能，从而实现节能减排目的。

2、以双碳节能综合管理平台等辅助管理手段提高能源利用效率，实现节能减排，其中双碳节能综合管理平台无疑是投入少，性价比高的一种方式，也是实现能源数字化和节能减排的数据基础。

3、系统能够实时展示企业电、水、气、热、煤、新能源(光伏、储能)等各种能源数据，进行折标计算、能源成本分析、碳排放趋势、分项能耗占比、区域能源消耗对比等统计，并以三维展示企业重要工艺或设备的能源消耗动态，让管理者实时掌握企业，设备的电、水、燃气、压缩空气、流量、压力、温度等状态。

4、系统从不同的维度统计各种能源消耗报表，为领导决策提供数据支撑。
