机动车尾气监测平台

分类数据项:

分类数据项是指将各类的通讯参数按照采集设备的类型进行分类管理。分类的管理主要包括HCHO检测仪、HONO检测仪、常规气体检测、稀释系统、车辆OBD、GPS采集、大气环境监测、状态参数系统。

分项指标数据:

分项指标数据指的是分类数据项下指定的HCHO浓度、捕集温度、反应釜温度等分项指标项。

数据采集器:

数据采集器在该系统中指的就是通讯集中器，该集中器能够实时的采集各个传感器的采集参数信息，并且可以通过4G网络进行数据的实时上传。

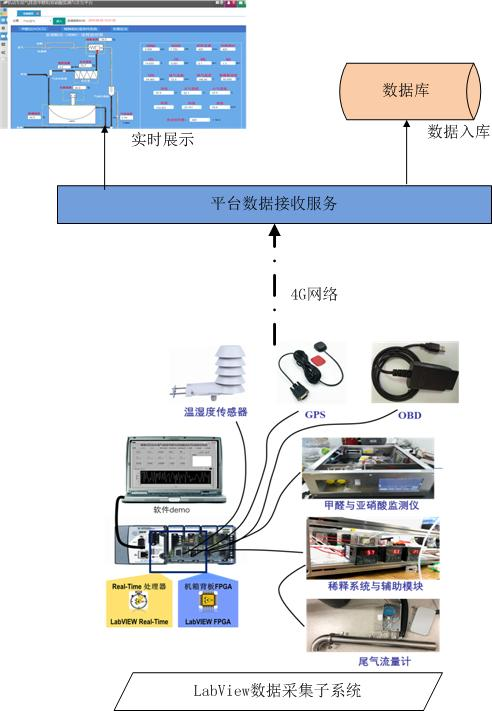

系统数据流图

集中采集平台流主要在服务器端部署平台数据接收服务，数据采集流通过定时调用该接收服务进行数据的上传，具体的上传数据格式见后续章节描述。平台接收服务在接收到采集系统传输的数据后：分为两个现成进行管理，一个线程在Web页面端进行实时数据的刷新；一个线程在进行实时数据的在线存储。

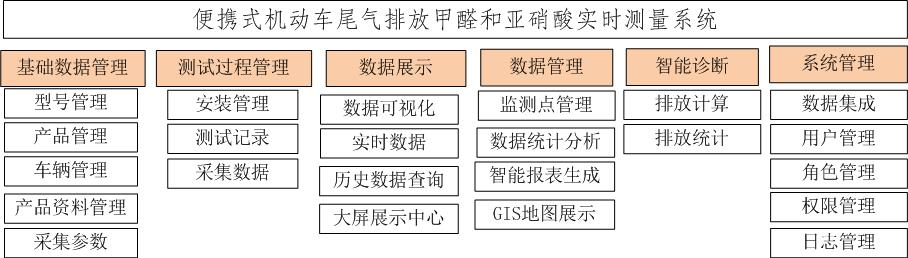

系统功能主要包括六大子系统：基础数据管理、测试过程管理、数据展示、数据管理、智能诊断、系统管理。

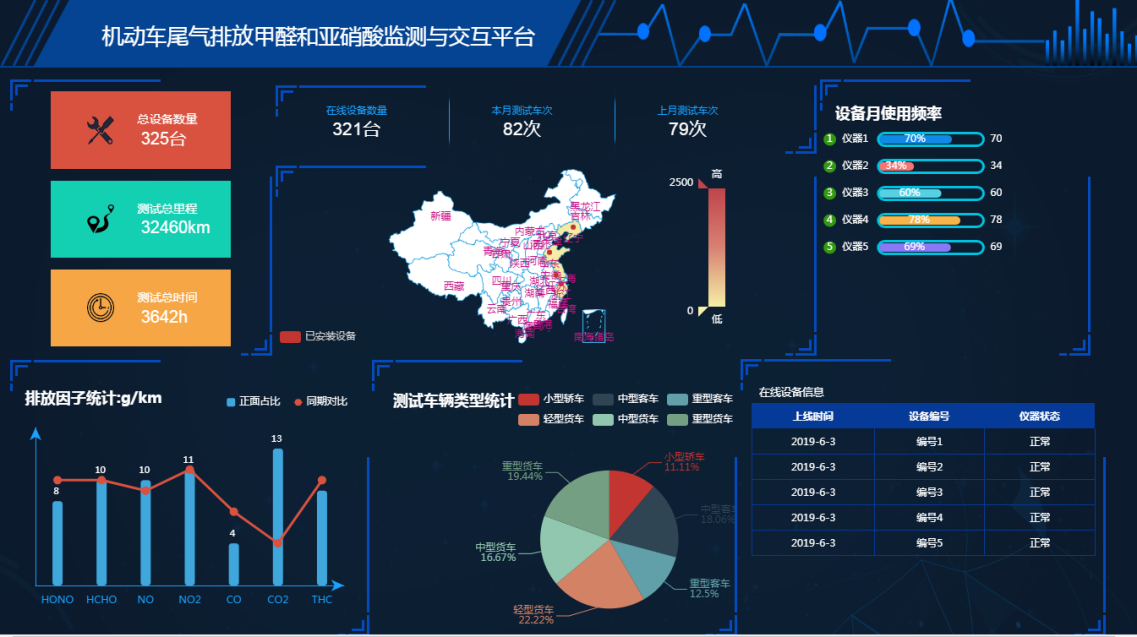

（1）数据展示：包括四个部分；1、GIS结合展示，主要是实现车载的GPS数据在地图上实时的展示与地图编辑等相关功能。2、实时数据更新，主要实现就实时采集上来的数据进行实时的更新展示。3、仪器状态，主要实现从采集上来的数据中解析出仪器的状态，并使用相应的表示功能进行展示。4、多参数分析，主要对采集上来的数据进行分析后的各种图表展示。

（2）数据管理：包括三个部分；1、监测点管理，主要是对每台仪器上传的数据进行分类存储管理，便于后面数据的分析。2、数据审核，主要实现就上传上来的数据进行分析是否存在数据上传的异常。3、数据分析、主要是对数据库中的数据进行分析处理，提供各种分析数据的插件，对数据分析展示。

（3）仪器管理：主要包括三个部分；1，远程反馈，提供对远程上位机进行数据交互的功能，进行远程的信息传达。2、远程监控，实现对各个仪器的监控，包括位置信息，数据传输情况。3、故障分析，跟仪器状态展示功能相对应，对上传上来的数据进行解析，了解仪器的的运行状态，进行故障只能分析。

（4）数据查询：主要包括三个部分；1、实时数据查询，跟实时数据展示功能对应，能够实时查看到每台仪器的数据上传更新。2、仪器状态查询，跟仪器状态展示功能相对应，能有实现对每台仪器的状态进行查看。3、数据下载，能够对数据库中存储的数据进行下载。

（5）智能诊断：主要包括三个部分；1、排放计算，跟数据分析功能相对应，实现对每台仪器中每种监测到的污染物数据进行统计计算。2、分析反馈，跟远程反馈功能相对应，主要根据分析得到的不同结果进行不同信息的反馈。3、机器学习，主要是对监测到的数据进行算法分析。

（6）系统设置：主要包括三个部分；1、用户管理，主要实现对登陆的用户信息进行统计管理。2、权限管理，主要是对登陆的用户设置不同的权限，以能进行不同功能操作。3、系统参数设置、主要是对系统平台的常规设置，包括一些兼容性，相应功能的设置。
